PCM350平膜型(螺纹隔膜)压力变送器

  隔膜型压力变送器结合新的扩散硅传感元件，配合电路处理和温度补偿技术，将压力变化转化为线性标准的电流或电压信号，适用于有一定腐蚀性、粘稠、非结晶的流体、气体介质、信息输出多元化,有卡盘、法兰等多种连接方式， 由于带端面膜片， 此变送器也可用于粘性，高粘性或结晶的介质能满足大多数卫生等级要求的测量需求。

  隔膜型压力变送器是在通用压力变送器原型基础上，加装焊接密封隔离膜片结构而形成的。它的焊接密封隔离膜片装置具有多种不同过程连接结构形式，特别适用于高温、高粘度及易堵塞场合的压力测量，也适用于卫生、医药场合的压力测量。

  ■ 测量介质:有一定腐蚀性、粘稠、非结晶的流体、气体介质

  ■ 测量范围:-0.1-10MPa

  ■ 综合精度:±0.25%FS

  ■ 膜片材质:不锈钢316L

  ■ 工作温度:-40-120℃

  ■ 过载压力:150%FS

  ■ 爆破压力:200%FS

  ■ 输出：4-20mA、0-5V、0-10V等

  ■ 过程连接:卡盘、法兰

  ■ 防护连接:航空插头、霍斯曼接头、防水格兰

  ■ 密封：氟素橡胶

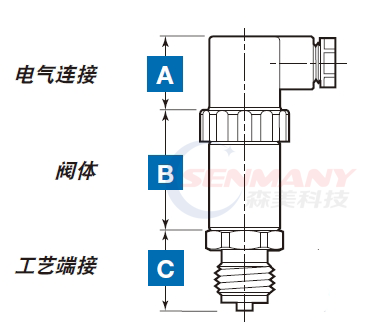

变送器构造

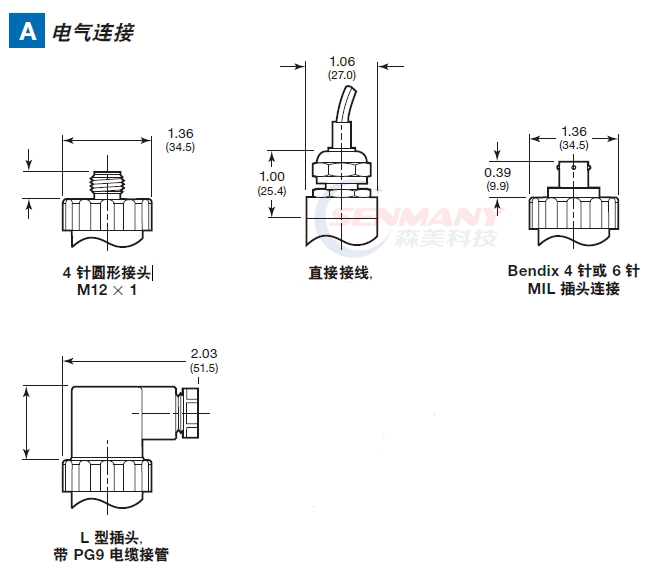

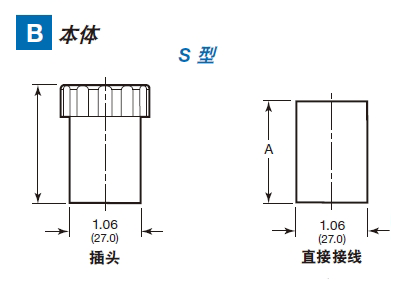

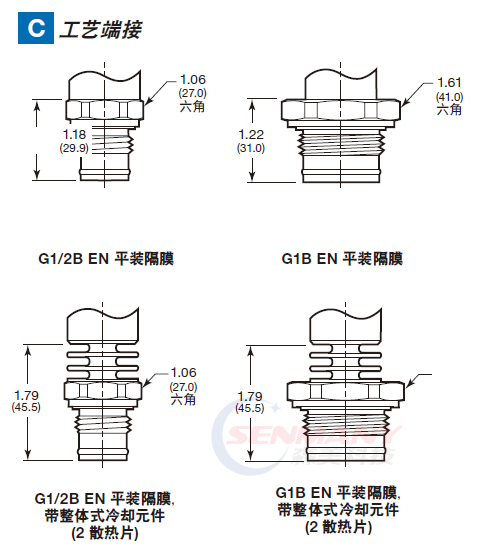

选择电气连接, 本体类型和工艺端接, 然后将其组合在一起来获得传感器。
